Что такое диод Шоттки Принцип работы диода Шоттки подробно объясняется

Опубликованное время: 2023-03-09 14:53:26
Когда речь заходит о низком энергопотреблении, сильном токе и сверхскоростных полупроводниковых устройствах, многие энтузиасты электроники и инженеры-электронщики в первую очередь думают о диодах Шоттки.

Когда речь идет о низком энергопотреблении, сильном токе и сверхскоростных полупроводниковых устройствах, многие энтузиасты электроники и инженеры-электронщики в первую очередь подумайте о диодах Шоттки. Но действительно ли вы знаете, как использовать диоды Шоттки? Что такого особенного в диодах Шоттки по сравнению с другими диодами? В этой статье я решу для вас эти проблемы и подробно расскажу о диодах Шоттки.

Что такое диод Шоттки?

Определение диода Шоттки

Диод Шоттки, также известный как диод с горячей несущей, представляет собой полупроводниковый диод с низким прямым падением напряжения и очень быстрым коммутационным действием. Когда ток протекает через диод Шоттки, на клеммах диода Шоттки происходит небольшое падение напряжения. Падение напряжения обычных диодов составляет от 0,6 В до 1,7 В, а падение напряжения у диодов Шоттки обычно составляет от 0,15 В до 0,45 В.

Это меньшее падение напряжения обеспечивает лучшую эффективность системы и более высокую скорость переключения. В диоде Шоттки между полупроводником и металлом образуется полупроводник-металлический переход, создающий барьер Шоттки. Полупроводник N-типа действует как катод, а металлическая сторона действует как анод диода. Этот барьер Шоттки приводит к низкому прямому падению напряжения и очень быстрому переключению.

="/uploads/images/20230309111935359a15386.jpg" alt="20230309111935359a15386.jpg"/>

Schottky diode circuit symbol

Schottky Diode Internal Structure

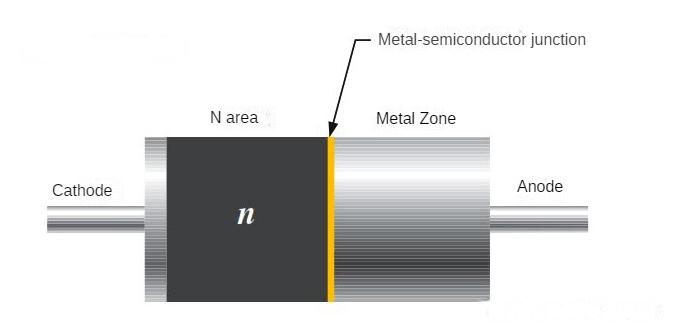

>Диоды Шоттки образуются путем соединения легированной полупроводниковой области (обычно N-типа) с металлом (например, золотом, серебром, платиной). Не PN-переход, а metal-semiconductor, как показано на рисунке ниже.

<

p style="text-align: center;">20230309112145156379006.png

Диодная структура Шоттки diagram

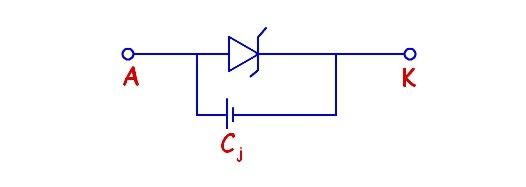

Эквивалентная схема диода Шоттки


Эквивалентная схема диода ШотткиКак работают диоды Шоттки

Когда металл соединяется с полупроводником N-типа, образуется MS-переход. Это соединение называется барьером Шоттки. Барьер Шоттки ведет себя по-разному в зависимости от того, является ли диод несмещенным, прямым или обратным.

Несмещенный диод Шоттки

Когда металл соединяется с полупроводником N-типа, conЭлектроны зоны продукции (свободные электроны) в полупроводнике N-типа перемещаются от полупроводника N-типа к металлу, устанавливая состояние равновесия.

Мы знаем, что когда нейтральный атом теряет электрон, он становится положительным ионом, а когда нейтральный атом получает дополнительный электрон, он становится отрицательным ионом.

Электроны зоны проводимости или свободные электроны через переход обеспечат дополнительные электроны для атомов в металле. В результате атомы на металлическом переходе получают дополнительные электроны, в то время как атомы на N-стороннем переходе теряют электроны.

<

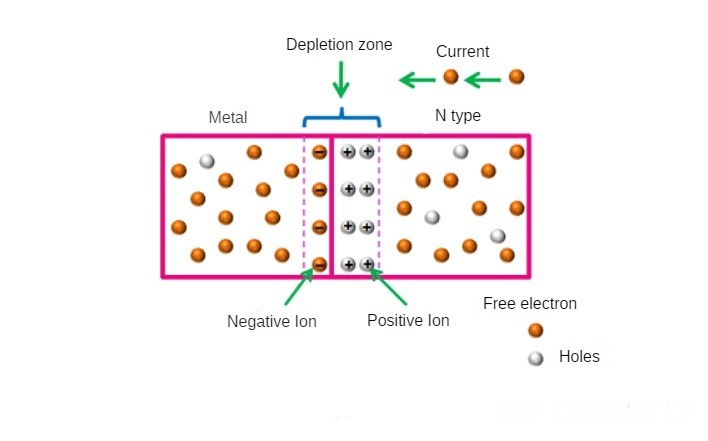

p style="text-align: center;">20230309112938d1b990652.jpg

Unbiased Schottky diode

Атомы, которые теряют электроны на N-стороннем переходе, станут позироватьИоны, в то время как атомы, которые получают дополнительные электроны на металлическом переходе, станут отрицательными ионами. Следовательно, положительные ионы генерируются на N-стороннем переходе, а отрицательные ионы генерируются на металлическом переходе. Эти положительные и отрицательные ионы являются не чем иным, как истощенными областями.

Поскольку металлы имеют большое количество свободных электронов, ширина этих электронов, движущихся в металл, ничтожно мала по сравнению с шириной внутри полупроводника N-типа. Следовательно, встроенный потенциал или встроенное напряжение в основном существует внутри полупроводника N-типа. Встроенное напряжение является барьером, который видят электроны зоны проводимости полупроводника N-типа при попытке войти в металл.

Чтобы преодолеть это препятствие, свободным электронам требуется больше энергии, чем встроенное напряжение. В несмещенном диоде Шоттки только небольшое количество электронов будет перетекать из полупроводника N-типа в металл. Встроенное напряжение предотвращает дальнейшее поступление электронов из полупроводниковой зоны проводимости в металл. Перенос свободных электронов из полупроводника N-типа в металл вызывает изгиб зоны вблизи контакта.

Forward Biased Schottky Diodes

Если положительный полюс батареи соединен с металлом, а отрицательный полюс подключен к полупроводнику N-типа, то диод Шоттки называется прямым смещением.

Когда прямое смещение применяется к диоду Шоттки, в полупроводниках и металлах N-типа генерируется большое количество свободных электронов. Однако свободные электроны в полупроводниках и металлах N-типа не могут пересечь переход, если не приложено напряжение более 0,2 вольта.

<

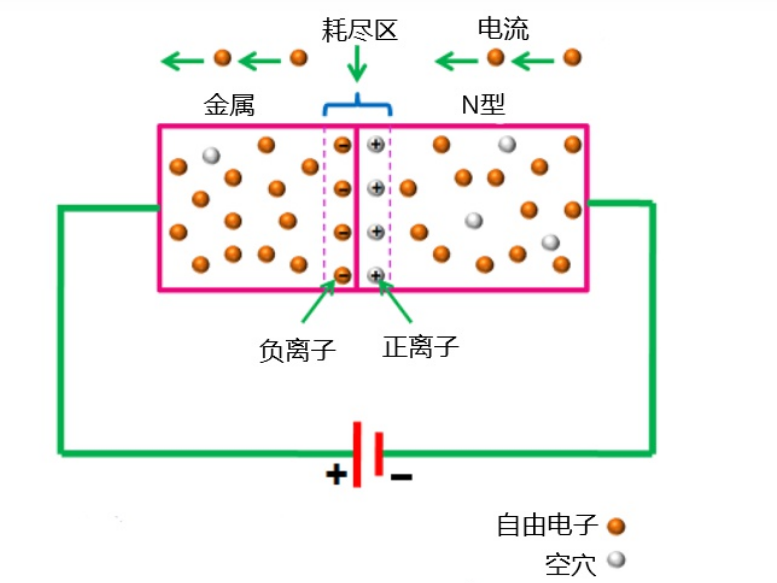

p style="text-align: center;">202303091134539db404231.png

Диоды Шоттки с прямым смещением

Если приложенное напряжение превышает 0,2 вольта, свободные электроны получают достаточно энергии и преодолевают встроенное напряжение в области истощения. В результате через диод Шоттки начинает течь ток. Если приложенное напряжение постоянно увеличивается, область истощения становится очень тонкой и в конечном итоге исчезает.

Диод

Шоттки с обратным смещениемЕсли отрицательный полюс батареи подключен к металлу, а положительный полюс подключен к полупроводнику N-типа, говорят, что диод Шоттки имеет обратное смещение.

Когда на диод Шоттки подается напряжение обратного смещения, ширина обеднения увеличивается. В результате ток перестает течь. Небольшое количество тока утечки возникает из-за термического возбужденияd электронов в металле.

<

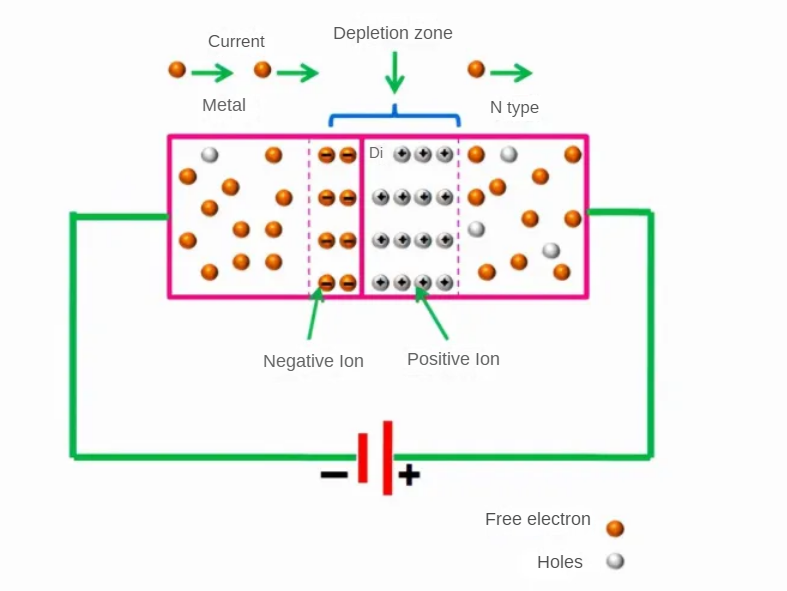

p style="text-align: center;">20230309113905c94c92505.png

Reverse Biased Schottky Diode

Если обратное смещение продолжает увеличиваться, ток постепенно увеличивается из-за более слабого барьера.

Если напряжение обратного смещения значительно увеличить, ток внезапно возрастет. Это внезапное повышение тока может привести к повреждению области истощения, что может привести к необратимому повреждению устройства.

VI Характеристики барьерных диодов ШотткиИз характеристик VI видно, что характеристики VI диодов с барьером Шоттки

аналогичны обычным диодам с PN-переходом, но все же есть фоллоОтличия крыльев.

<

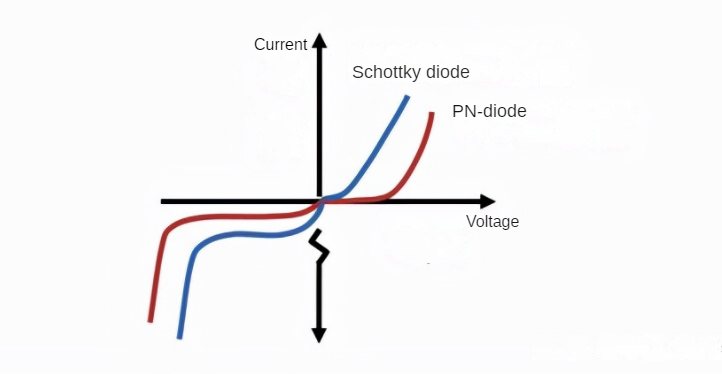

p style="text-align: center;">20230309114206d92683033.png

VI Характеристики барьерных диодов Шоттки

Барьерные диоды Шоттки имеют меньшее прямое падение напряжения, чем обычные диоды с PN-переходом. Барьерные диоды Шоттки, изготовленные из кремния, демонстрируют прямое падение напряжения от 0,3 до 0,5 вольт

.

Прямое падение напряжения увеличивается с увеличением концентрации легирования полупроводников n-типа. Из-за высокой концентрации носителей характеристики VI диодов с барьером Шоттки круче, чем у обычных диодов с PN-переходом.

Преимущества и недостатки диодов

ШотткиПреимущество 1</strong>: Low forward voltage drop

Напряжение включения диода Шоттки составляет от 0,2 В до 0,3 В для кремниевого диода, а напряжение включения стандартного кремниевого диода составляет от 0,6 до 0,7 вольт. Это дает ему такое же напряжение включения, как и у германиевого диода.

Advantage 2: Быстрое время восстановленияБыстрое время

восстановления из-за небольшого объема накопленного заряда означает, что его можно использовать в высокоскоростных коммутационных приложениях.

Advantage 3: Low Junction Capacitance

Учитывая очень маленькую активную площадь, как правило, из-за использования линейных точечных контактов на кремнии, уровни емкости очень малы.

Advantage 4: High Current density

Диоды Шоттки имеют незначительную область истощения. Таким образом, приложения небольшого напряжения достаточно для генерации большого тока.

Advantage 5: less noise

Диоды Шоттки генерируют меньше нежелательных шумов, чем типичные диоды с PN-переходом.

Advantage 6: Better performance

Диоды Шоттки будут рассеивать меньше энергии и могут легко соответствовать требованиям низковольтных приложений.

Недостаток 1: Более высокий обратный ток

Поскольку диод Шоттки является металлическим полупроводникомили структура, легче пропускать ток, когда напряжение обратное.

Недостаток 2: Нижнее максимальное обратное напряжение

Обратное напряжение - это напряжение, при котором диод выйдет из строя и начнет проводить значительное количество тока, когда напряжение подключено в обратном порядке (катод к аноду). Это означает, что диоды Шоттки не могут выдерживать очень большие обратные напряжения без пробоя и проведения большого тока. Даже до достижения этого максимального обратного значения он все еще пропускает небольшое количество тока.

Что особенного в диодах ШотткиКак мы уже говорили ранее, диоды Шоттки выглядят и ведут себя очень похоже на обычные диоды, но уникальной особенностью диодов Шоттки является их чрезвычайно низкое падение напряжения и высокие переключатели.нг скорость.

Функция и применение диода Шоттки

>Диоды Шоттки имеют множество полезных применений, начиная от выпрямления, преобразования сигналов, коммутации, зажима напряжения, солнечных элементов и заканчивая логическими элементами TTL и CMOS, в основном из-за их низкого энергопотребления и высокой скорости переключения. Логические вентили Шоттки TTL обозначаются буквами LS, появляющимися где-то в их коде логических вентилей, например 74LS00.

Радиочастотные смесители и детекторные диоды

ScДиоды hottky уникальны в радиочастотных приложениях из-за их высокой скорости переключения и высокой частоты. По этой причине барьерные диоды Шоттки используются во многих высокопроизводительных диодных кольцевых смесителях. В дополнение к этому, их низкое напряжение включения, высокочастотные возможности и низкая емкость делают их идеальными для радиочастотных детекторов.

Power Rectifier

Барьерные диоды Шоттки также используются в мощных приложениях в качестве выпрямителей. Их высокая плотность тока и низкое прямое падение напряжения означают, что тратится меньше энергии, чем при использовании обычных диодов с PN-переходом. Эта повышенная эффективность означает, что необходимо рассеивать меньше тепла, и в конструкцию могут быть включены радиаторы меньшего размера.
