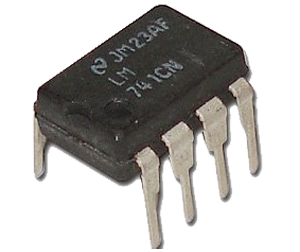

1. Введение в операционный усилитель IC 741 Операционные усилители - это усилители с высоким коэффициентом усиления, состоящие из BJT или полевых транзисторов, обычно питающихся от положительного и отрицательного напряжения питания. <a href="https://www.perceptive-ic.com/products?action=model&keyword=LM741" target="_blank" title="IC 741">IC 741 или ="https://www.perceptive-ic.com/product/LM741CN-OR-NOPB" target="_blank" title="LM741" style=" оформление текста: подчеркивание; размер шрифта: 16px;" >LM741 является одной из наиболее часто используемых интегральных схем операционного усилителя, которая выполняет математические операции и функции усиления. 2. Особенности Входное сопротивление превышает 100 кОм. Выходное сопротивление меньше 100 Ом. Диапазон частот составляет от 0 Гц до 1 МГц. низкое напряжение смещения и ток. Коэффициент усиления по напряжению составляет примерно 2 00 000. 3. Технические характеристики Источник питания: Для правильной работы требуется не менее 5 В питания, и он может работать до 18 В. Входное сопротивление: около 2 МОм. Выходное сопротивление: ок. 75 Ω. Усиление напряжения: Минимальный диапазон частот составляет 2 00 000. Скорость нарастания (скорость, с которой операционный усилитель может обнаруживать изменение напряжения): 0,5 В/мкс. Смещение входного сигнала: в диапазоне от 2 мВ до 6 мВ. Выходная нагрузка: рекомендуется больше 2 кОм. Максимальный выходной ток: 20 мА. ПРИМЕЧАНИЕ: Для того, чтобы операционный усилитель функционировал как усилитель напряжения, рекомендуется использовать высокие значения входного и низкого выходного импеданса. Этот импеданс делает операционный усилитель IC 741 почти идеальным усилителем напряжения. Приведенные выше характеристики являются общими и могут различаться в зависимости от производителя. 4. Конфигурация выводов операционного Символ и конфигурация выводов операционного усилителя 741 показаны ниже. Фигурка включает в себя восемь булавок. Среди них наиболее важными контактами являются 2, 3 и 6 контактов; 2 контакта представляют инвертирующую клемму, 3 контакта представляют неинвертирующую клемму, а 6 контактов представляют выходное напряжение. Неактивным в цепи является контакт 8. Стандартный операционный усилитель IC 741 содержит схему из 20 транзисторов и 11 резисторов. Все эти транзисторы и резисторы интегрированы в монолитную микросхему.

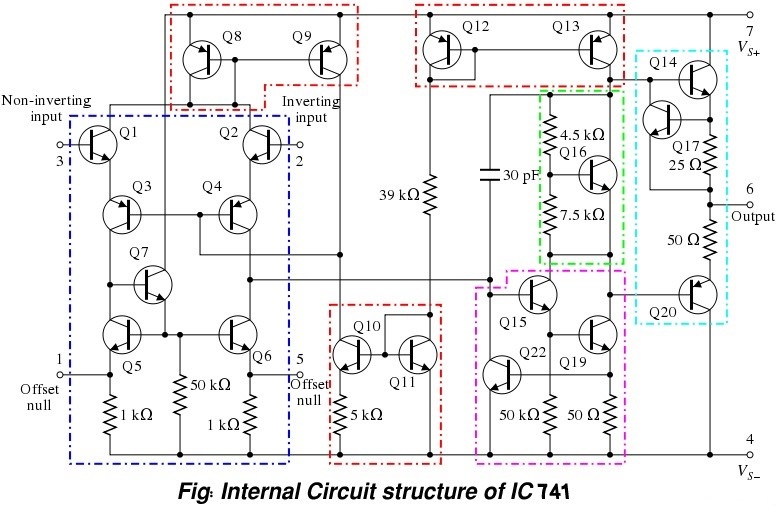

>5. Принципиальная схема работы и внутренняя принципиальная схема операционного усилителя IC 741
6. Применение операционного усилителя IC 741
Используется в различных усилителях, таких как логарифмические и антилогарифмические усилители, дифференциальные усилители и т.д. для усиления сигналов на разных частотах от постоянного тока до более высокихрадиочастоты.Он используется для вычисления различных математических операций, таких как сложение, вычитание, деление, умножение, дифференцирование, интегрирование и т. д.
Используется в компараторах напряжения для сравнения сигналов напряжения.
Он используется в осцилляторах для генерации различных форм сигналов, таких как синусоидальный, квадратный, треугольный и т. Д. Он также используется в широтно-импульсных модуляторах (ШИМ-генераторах).
Он используется для регулируемого источника питания.
Используется в активных фильтрах.
Он используется в АЦП и ЦАП для создания преобразователей, которые преобразуют аналоговые сигналы в двоичную форму и наоборот.
Он используется для преобразования тока в напряжение и напряжения в ток.
