Индуктивность в цифровой преобразователь

1.Подробнее о LDC1000The LDC1000

Индуктивно-цифровой преобразователь представляет собой высокоточный датчик индуктивности, который может преобразовывать сигналы индуктивности в цифровые сигналы и часто используется в таких приложениях, как Металлодетекторы. Этот электронный компонент разработан компанией Texas Instruments, и его основными особенностями являются высокая чувствительность, низкое энергопотребление, высокая стабильность и быстрая скорость отклика.

Введение в принцип работы LDC1000

LDC1000 представляет собой монолитную интегральную микросхему датчика индуктивности, которая может работать только с внешним катушкой индуктивности и резонансным конденсатором. Его типичная рабочая структура показана на рисунке 1:

src="/uploads/images/202302221155376800b8080.jpeg" title="LDC1000" alt="LDC1000" width="33.3%" height="300" border="0" vspace="0"/>

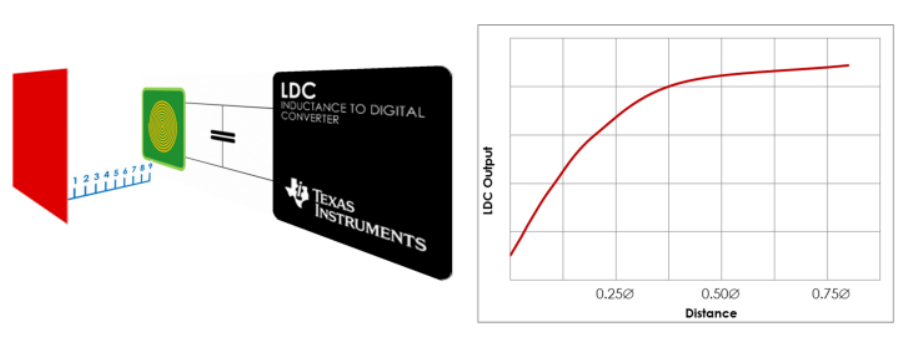

Рисунок 1. Схема структуры системы

LDC10002.Working principleКогда LDC1000 работает, его выходной вывод выводит высокочастотный сигнал возбуждения на внешний катушку индуктивности, и рядом с катушкой индуктивности будет генерироваться высокочастотное магнитное поле.

В это время, когда металлический объект приближается, высокочастотное магнитное поле будет генерировать вихретоковый эффект внутри металлического объекта, этот вихревой ток будет генерировать новое магнитное поле и тем самым влиять на исходное магнитное поле изменение индуктивности и импеданса исходной сети LC, разных расстояний сближения, разных типов металлов и разных размеров металлов будет иметь разные эффекты. Следовательно, за счет изменения индуктивности и импеданса, измерения расстояния, типа металла, размера и т. Д. могут быть реализованы; и благодаря конструкции системы измеренная физическая величина может быть расширена до расстояния, угла, смещения, переключателя, силы, деформации, вибрации, физической величины и так далее, поэтому применение LDC1000 очень обширно.

3.Application example

Тележка для обнаружения металлов, разработанная с помощью LDC1000 индуктивно-цифровой преобразователь и MC9S12XS128 однокристальный микрокомпьютер в качестве управляющего ядра может обнаруживать определенные металлы на определенном расстоянии под зондом в испытательной зоне 500 мм×500 мм и различать различные характеристики металлов. Стратегия управления этим типом тележки для обнаружения металлов заключается в грубом сканировании, а затем в точном определении местоположения и управлении поворотным рычагом, оснащенным датчиком индуктивности LDC1000, для поворота влево и вправо для обнаружения металла.

MC9S12XS128 - это высокопроизводительный 16-битный микроконтроллер, который является ядром управления автомобилем металлоискателя. Он обладает характеристиками высокой скорости, низкого энергопотребления и нескольких интерфейсов и может эффективно контролировать движение автомобиля. MC9S12XS128 объединяет богатые периферийные устройства, в том числеВход и выход alog, цифровой вход и выход, универсальный интерфейс последовательной шины и т. Д., Которые могут удовлетворить различные потребности транспортных средств обнаружения металлов.

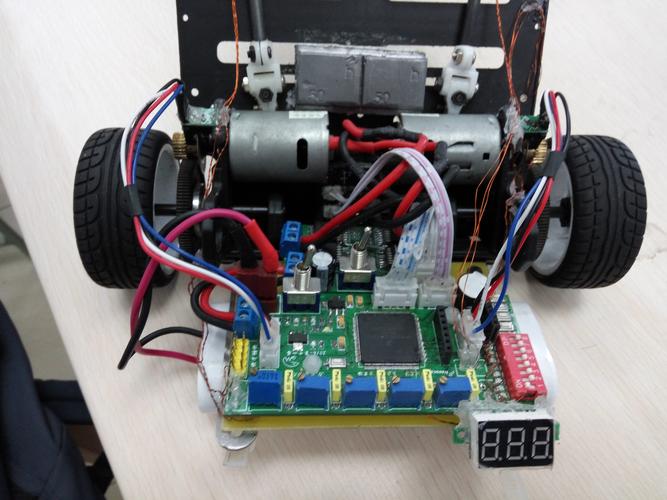

="500" border="0" vspace="0" style="width: 667px; height: 500px;"/>

4.Application field

>Помимо металлодетекторов, индуктивно-цифровой преобразователь LDC1000 также может применяться во многих других областях, таких как электротехника, автомобильная электроника, медицинские инструменты и т. д. В электротехнике компонент может использоваться в измерителях индуктивности, измерителях мощности и магнитных датчиках; в автомобильной электронике его можно использовать в системах контроля устойчивости автомобиля и системах помощи водителю; В медицинских инструментах его можно использовать в Обработка медицинских изображений и мониторинг жизненно важных функций.

5.Summarize

В заключение, индуктивно-цифровой преобразователь LDC1000 является очень полезным электронным компонентом, который можно использовать во многих областях, особенно в металлоискателях и других областях, требующих высокой точности, низкой стоимости и высокой чувствительности. Его внешний вид снижает стоимость изготовления металлоискателей и другого оборудования, а также повышает точность обнаружения и стабильность работы оборудования.

Короче говоря, индуктивно-цифровой преобразователь LDC1000 является очень полезным электронным компонентом. Кроме того, TI официально запустила другие модели, такие как LDC1314, LDC3114 и т.д. Эти виды имеют свои особенности, и выбор должен основываться на реальной ситуации.
