="https://en.wikipedia.org/wiki/Triode" target="_blank" title="Triode">Triode, также известный как биполярный транзистор, кристаллический триод, представляет собой полупроводниковое устройство, управляющее током. Его функция состоит в том, чтобы усилить слабый сигнал в электрический сигнал с большим значением амплитуды, а также он используется в качестве бесконтактного переключателя.

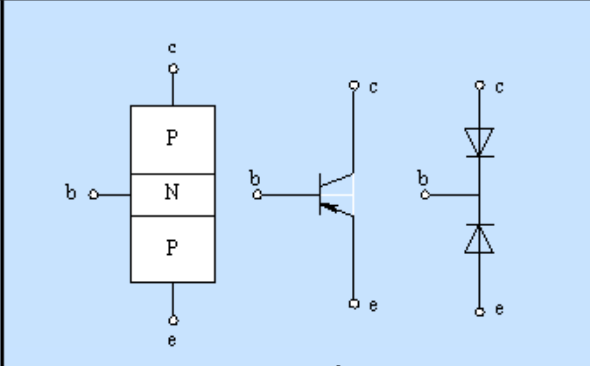

Триод выполнен на полупроводниковой подложке с двумя PN-переходами, которые находятся очень близко друг к другу. Два PN-перехода делят весь полупроводник на три части. Средняя часть - это площадь основания, а две стороны - область излучателя и область коллектора. Аранжировка PNP и NPN двух видов.
Triode

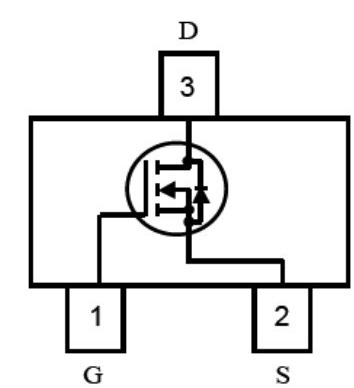

Из-за конструктивных и характеристических ограничений триода он не подходит для высокочастотных цепей и высокоскоростных коммутационных цепей.="https://en.wikipedia.org/wiki/MOSFET" target="_blank" title="MOSFET">MOSFET(металл-оксид-полупроводниковый полевой транзистор): МОП-транзистор представляет собой полевой транзистор, который использует эффект электрического поля для управления полупроводником (S) с затвором металлического слоя (M), отделенным оксидом слой (О). Его характеристика заключается в использовании напряжения затвора для управления током стока.
MOSFET имеет преимуществоs с высоким входным сопротивлением, низким энергопотреблением и высокой скоростью переключения, и подходит для цифровых схем, аналоговых схем, микропроцессоров и других областей, особенно в силовой электронике, MOSFET может выдерживать определенный ток и напряжение, поэтому он также широко используется в импульсных источниках питания, инверторах и преобразователях постоянного тока и других областях.
MOSFET Разница между триодом и МОП-транзистором заключается в том, что МОП-трубка представляет собой униполярную трубку, а триод — биполярную трубку. Униполярные и биполярные отличаются от типа носителей внутри полупроводника, поэтому униполярный является одним типом носителя, тогда как биполярный Два типа носителей. Чем больше типов носителей, тем больше взаимное препятствие, поэтому импеданс униполярных ламп будет намного меньше, чем у биполярных ламп, то есть выходной ток может быть намного больше, и в то же время пропускается больше тока, что позволяет большему Voltage.So МОП-транзисторы могут выдерживать большую мощность, чем триод. Преимущества и недостатки МОП-транзисторов: высокая частота переключения и высокая скорость переключения. Недостатками являются высокое сопротивление во включенном состоянии и высокое энергопотребление при высоком напряжении, обычно ниже 250 В. Рынок МОП-транзисторов в основном занят компанией Infineon. Согласно статистике IHS, На долю Infineon приходится до 27% рынка. Второе место занимает Onsemi, на долю которого приходится 13% рынка, а третье место занимает Renesas, что составляет 9%. В области высоковольтных МОП-транзисторов с высоким содержанием ценностей Infineon значительно опережает всех конкурентов с долей рынка 36%, в то время как итальянские French Semiconductor и Toshiba занимают второе и третье места с долей рынка 19% и 11% соответственно.

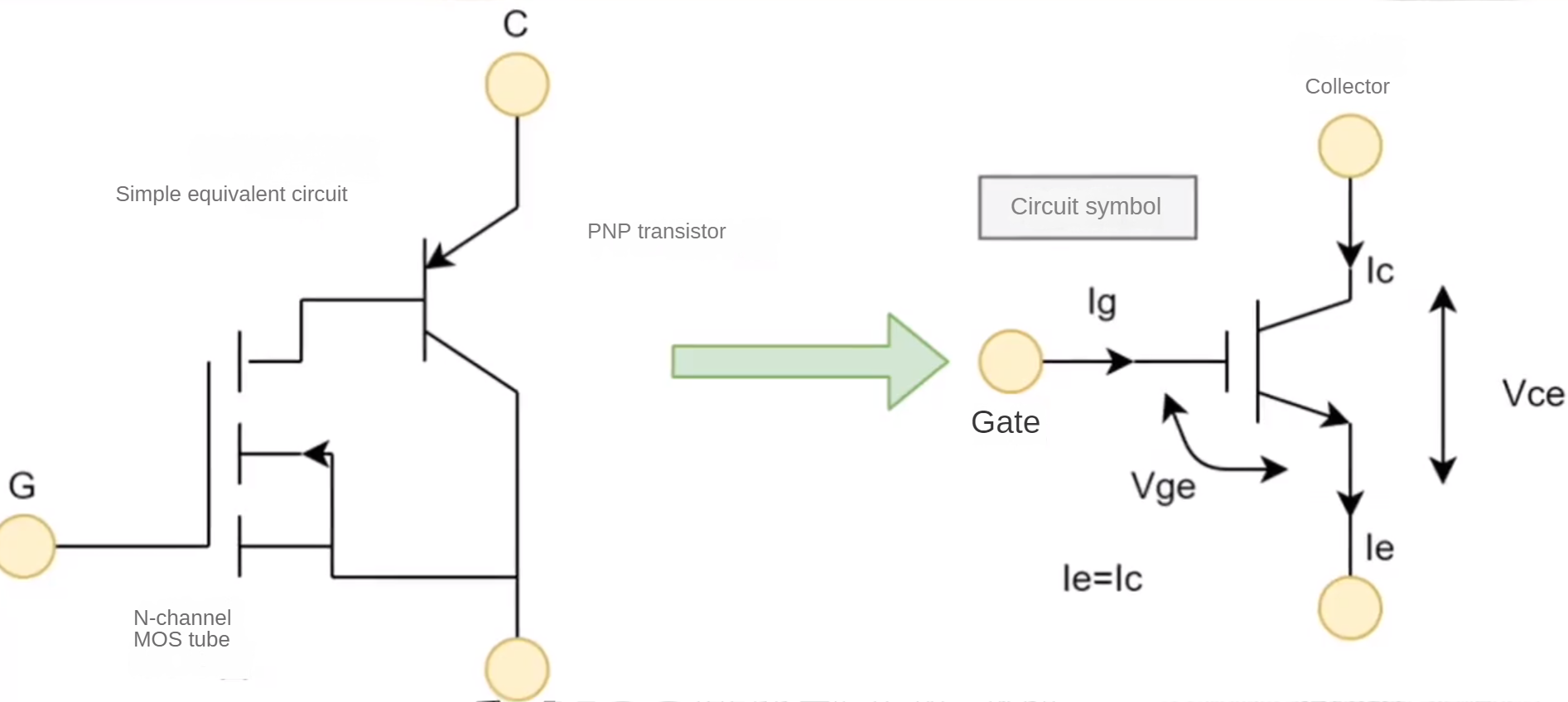

IGBT IGBT обладает преимуществами как высокого входного сопротивления полевых МОП-транзисторов, так и низкого сопротивления в открытом положении BJT. Однако с добавлением триода переключатель имеет некоторую задержку, отставание и медленную скорость. ПреимуществаGE заключается в том, что сопротивление во включенном состоянии низкое при высоком напряжении. IGBT имеет небольшую мощность привода, что очень подходит для преобразовательной системы с постоянным напряжением 600 В и выше, такой как двигатель переменного тока, преобразователь частоты, импульсный источник питания, цепь освещения, тяговый привод и т. д. На рынке IGBT лидирующие позиции занимают Infineon, Mitsubishi и Fuji Electric, в то время как Ansemy фокусируется на производстве низковольтной бытовой электроники с напряжением ниже 600 В. Поля среднего и высокого напряжения выше 1700 В в основном используются в высокоскоростных железных дорогах, автомобильной электронике, интеллектуальных сетях и т. д., которые в основном монополизированы Infineon, ABB и Mitsubishi. Подводя итог, можно сказать, что эти три компонента имеют свои уникальные преимущества и диапазоны применения, и какой компонент выбрать, следует выбирать в соответствии с конкретными требованиями приложения и схемой.
