Introduce
Вход постоянного тока Широкий диапазон напряжений от 6 В до 75 В Синхронная понижающая оценочная плата STEVAL-L3751V12 имеет экстремальный коэффициент преобразования напряжения на частоте переключения. Плата обеспечивает регулируемый выход 5 В при частоте переключения 230 кГц. Выходное напряжение можно легко установить на 12 В с помощью перемычек.
Другой выходное напряжение можно выбрать, изменив резистор на более низкий диапазон VIN.
STEVAL-L3751V12 - это демонстрационная плата мощностью 100 Вт. Максимальный ток по умолчанию составляет 15 А. Вы можете легко заменить резистор следующими способами. Оценочная плата основана на L3751 синхронный понижающий контроллер, реализующий оболочку в режиме напряжения в VQFN. Диодная эмуляция (ЦМР) реализует режим пропуска импульсов для максимальной эффективности при небольших нагрузках с контролируемыми пульсациями выходного напряжения.
Диапазон принудительной перегрузки ШИМ (FPWM) поддерживает постоянную частоту переключения и минимизирует пульсации выходного напряжения. Выход с открытым коллектором Power Good проверяет регулируемое выходное напряжение для мониторинга. Он позволяет выполнять последовательность выходного напряжения цифровых ИС во время фазы включения. Встроенные драйверы затворов предназначены для стандартных V-транзисторных МОП-транзисторов, что сводит к минимуму количество внешних компонентов. Встроенные средства защиты, такие как перегрузка по току на выходе, входное напряжение UVLO, мониторинг внутреннего напряжения и тепловое отключение при температуре 150 °C в телекоммуникациях, сетях и промышленных приложениях.
Вы можете использовать программный инструмент eDesignSuite для настройки понижающего конвертера L3751 и удовлетворения требований вашего приложения.
Как использовать board
STEVAL-L3751V12 настраивается через L3751 с регулируемым VOUT. Плата настроена на подачу выходного напряжения 5 В или 12 В (см. Раздел 3.4 Диспетчер сигналов - J5), FSW = 230 кГц.
Чтобы использовать эту доску, выполните следующие действия.
Шаг 1. Подключите напряжение питания между разъемами VIN и GND.
Шаг 2. Подключите нагрузку (силовой резистор или активную нагрузку) между разъемами VOUT и GND.
ПРИМЕЧАНИЕ: Мы рекомендуем использовать короткий провод для подключения шагов 1 и 2.
Шаг 3. Установите напряжение питания VIN от 6 до 75 В, VOUT = 5 В или установите VIN от 13 до 75 В, VOUT = 12 В.
Шаг 4. Чтобы достичь IoutMax, увеличьте активную нагрузку или уменьшите мощность резистор.
Для уменьшения нагрева платы рекомендуется использовать внешний воздушный поток.
Board Setting Capability
Предел перегрузки по току STEVAL-L3751V12 установлен на уровне от 18 А (в среднем) до R5. Увеличивая или уменьшая этот резистор, предел тока может быть увеличен или уменьшен (подробности см. в техническом описании или в eDesignSuite). Частота переключения устанавливается R10. Его можно изменить от 100 кГц до 1 МГц. Учтите, что увеличение Fsw приведет к большому самонагреву (см. техническое описание или eDesignSuite для получения дополнительной информации).
STEVAL-L3751V12 - это оценочная плата мощностью 100 Вт. Следовательно, когда VOUT = 5 В, IoutMax = 15 А, IoutMax = 10 А для VOUT = 12 В. Для высокой выходной мощности мы рекомендуем воздушный поток 200 LMF, чтобы уменьшить самонагрев и избежать OTP. Высокий входной ток увеличивает температуру катушки индуктивности электромагнитных помех. В этом случае это может быть достигнуто с помощью R18 = 0 Ω или выбором катушки индуктивности с более высоким IRMS.
VIN UVLO установлен на 14.5V. Однако раздел VIN UVLO можно изменить, изменив R9 и R19 (см. техническое описание или eDesignSuite для получения более подробной информации). VOUT можно выбрать из диапазона от 5.07 В до 12.18 В с помощью J1. VOUT1 и VOUT2 можно варьировать, выбирая разные значения для R12, R13 и R21.
• VOUT1→Pin 6 to GND→VOUT = (1+(R12+R11)/(R13//R21)) x VFB, где VFB зафиксирован на 0,8 В.
• VOUT2 → контакт 6 плавающий → VOUT = (R11+R12+R13)/R13 x VFB, где VFB зафиксирован на 0,8 В (более подробную информацию см. в техническом описании L3751).
►Scene Application Diagram
►Display board photos
>

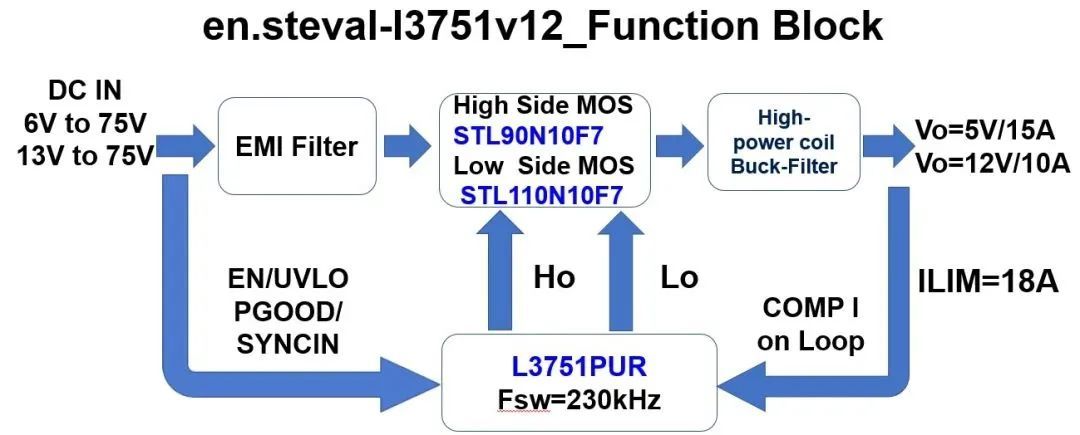

►Scheme block diagram>
►Основные технические преимущества
L3751PUR• Широкий диапазон входного напряжения от 6 до 75 В• Выбираемые два уровня выходного напряжения: 5 или 12 В
>• Настройка частоты переключения 230
кГц• Малое выпадение во время переходных процессов в строке• Пропуск импульсов или принудительная работа ШИМ при малых нагрузках• Синхронизация от 185 до 345 кГц• Power Good Open Collector Output Verification VOUT• Драйвер затвора 7,5 В для стандартных Vth полевых МОП-транзисторов• Защита CC в режиме
икоты
• rds-on low-side current sense• Улучшена переходная характеристикалинии
• Блокировкапониженного напряжения при входном напряжении
• Внутренний контрольнапряжения• Тепловая защита
>• Диапазон температур рабочего перехода: от -40 до 150 °C
►Технические характеристики программы
Vin от 6 В до 75 В, Vo = 5 В или Vin от 13 В до 75 В, Vo = 12 В
Fsw=230 кГц
ILIM=18A, 15A для Vo = 5 В, 10 А для Vo = 12 В
КПД 85% для Vo = 5 В (Vin=60 В), 92% для Vo = 12 В (Vin=60 В)
